手動閘板閥
點擊： 次
手動閘板閥通過轉動手輪將閘板進行開啟和關閉，安裝在灰?guī)臁⒘蟼}、灰斗下方用于控制倉中粉料流量大小，也可根據手動閘板閥安裝尺寸和要求生產，手動閘板閥生產廠家03175569122 手動閘板閥 詳細參數 手動閘板閥介紹:手動閘板閥主要用框架、絲桿螺母、手輪、鏈輪、閘板作水平方向的往復運動，達到閥門的啟閉目的。可廣泛適用于建材、冶金礦山等行業粉塵物料流量控制的管理，是控制粉塵物料流量的理想設備。
手動閘板閥結構簡單、重量輕、操作靈活、裝拆方便、采用碳素鋼制造、其、性能好、使用壽命長、絲桿及螺母采用軟防護罩結構，不受外界粉塵影響。

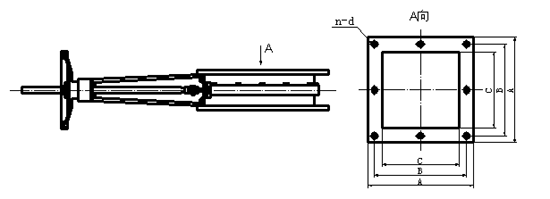

手動閘板閥結構說明:
手動閘板閥主要技術參數：
| 型號 （Model） |
A | B | C | H | 開 （Open） |
關 (Close) |
工作溫度 （Work temperature） |
N-φ | 公稱壓力 (Nominal pressure) |
| 200型 | 290 | 250 | 200 | 170 | 950 | 750 | ≤300℃ | φ13×8 | 0.6 |
| 220型 | 310 | 270 | 220 | 170 | 1010 | 790 | φ13×8 | ||
| 240型 | 330 | 290 | 240 | 170 | 1070 | 830 | φ15×8 | ||
| 260型 | 350 | 310 | 260 | 170 | 1130 | 870 | φ15×8 | ||
| 280型 | 380 | 330 | 280 | 170 | 1190 | 910 | φ17×8 | ||
| 300型 | 400 | 350 | 300 | 170 | 1250 | 950 | φ17×8 | ||
| 320型 | 420 | 370 | 320 | 170 | 1310 | 990 | φ17×8 | ||
| 340型 | 440 | 390 | 340 | 170 | 1370 | 1030 | φ17×8 | ||
| 400型 | 500 | 450 | 400 | 170 | 1480 | 1080 | φ17×8 | ||
| 440型 | 540 | 490 | 440 | 200 | 1600 | 1160 | φ17×8 | ||
| 500型 | 660 | 610 | 500 | 200 | 1850 | 1350 | φ17×16 | ||
| 600型 | 730 | 680 | 600 | 250 | 2350 | 1750 | φ17×16 |
